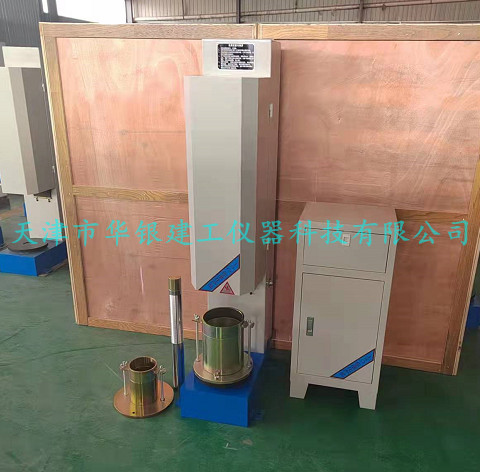

TDJ-III型数控多功能电动击实仪（GB/T50123-2019）
一、概述：
数控多功能电动击实仪是根据中华人民共和国国家标准GB/T50123-2019中《土工试验方法标准》可做轻型击实试验和重型击实试验，轻型击实适用于直径小于5mm的土，重型击实试验适用于粒径不大于20mm的土，采用三层击实时最大粒径40mm。是铁路、水利、建筑等科研单位理想的土工试验仪器之一。
二、仪器的主要参数：
1、轻型击实单位体积击实功约592.2KJ/m3
2、重型击实单位体积击实功约2684.9KJ/m3
3、电源：380V50HZ（三相三线）
4、击实速度：30-32次/分钟，击实次数设定：0-99次可调
试验 方法 | 锤底 直径 | 锤重量 （kg) | 落高 （mm） | 击实筒 | 护筒 高度 |
内径（mm） | 筒高（mm） | 容积（cm3) |
轻型 | 51 | 2.5 | 305 | 102 | 116 | 947.4 | 50 |
重型 | 51 | 4.5 | 457 | 152 | 116 | 2103.9 | 50 |
三、仪器性能、操作与调整
1、机械部门：主机骨架采用金属钢板整体折弯而成，不易变形，抗冲击；经久耐用，所有传动机构均作疲劳寿命试验保证试验的可靠性，电器部分；运用先进的单片机技术，使记数更加灵敏准确可靠。
2、操作与调整：
主机须固定在500×500×450（mm）砼基础上，调整水平与垂直，连接主机与电器控制箱的电缆（12芯），接通电器箱电源（380V），按下电源开关，此时数显指示灯亮，任意设定一个计数数字，检查主机运转方向是否正确，调整方法：①打开主机护罩，链条旁有机器运转方向是否正确，调整方法是：②按下启动按钮，电机能正常运转，既主机转向正确，如不能运转并发出嗡嗡响声，表示主机转向错误，立即按动停止按钮，切断电源，调整电源进线相序，使之主机运转方向正确。
试运转：152mm试样：
1、试样筒中装入试样并把试样筒固定在机器上；
2、设定击实次数；
3、拔下旋转插销；
4、关好主机护罩；
5、按下轻重按钮，此时轻重指示灯亮，按下启动按钮，开始程序击实。（出厂前已设定好边缘击8次，中心击1次。如需重新设定击实方式，请与厂方或销售商咨询）。
102mm试样：
1、试样筒装入试样并把样筒固定在机器厂；
2、设定击实次数；
3、插入旋转插销；
4、关好主机护罩；
5、按一下轻重按钮，此时轻重指示灯灭，按下启动按钮，开始击实，此时机头不旋转，连续沿边缘击实。如击实途中需停止击实或有其它不正常情况，按下暂停按钮，机器即停止工作。
四、维护与保养
仪器应放置干燥、无粉尘的环境中，保证仪器的整洁，定期进行维护和保养，链条与齿轮每一周进行一次保养清洗，提升机构与导轨及转传动部分每班加少许20#机油使之润滑。如发生机械和电器故障，请不要随意拆卸，请专业人员进行检查。
